Waarom EV's met een ladderchassis een speciale accu-oplossing nodig hebben
Elektrische terreinwagens, pick-ups en veel bedrijfsvoertuigen maken traditioneel gebruik van een ladderchassis. Dat is robuust en mag in het terrein juist enigszins „meebewegen“, omdat elk wiel bij asarticulatie anders beweegt en het chassis daarbij vervormt. Precies die torsie vormt bij elektrische voertuigen een technische belasting.
In plaats van een relatief lichte brandstoftank bevindt zich bij een elektrische auto meestal een zwaar accupakket onder de voertuigbodem. Als dat star wordt vastgeschroefd aan een chassis dat tordeert, ontstaan hoge buig- en torsiekrachten op de accubehuizing. Dat kan gevolgen hebben voor de levensduur, de afdichting en in extreme gevallen ook voor de veiligheid bij botsingen en tijdens gebruik in het terrein.
Het concept van Toyota: de accu in het midden ondersteunen en aan het uiteinde laten „scharnieren“
In een nieuw patent beschrijft Toyota een bodemplaatconstructie die de mechanische belasting van de accu tijdens offroadgebruik moet verminderen. Het basisidee is eenvoudig, maar doeltreffend: de energieopslag wordt hoofdzakelijk in het middelste deel van het chassis gedragen, omdat dit gedeelte bij torsie doorgaans minder sterk vervormt.
Aan één uiteinde voorziet het concept in een roterend gewricht dat als een scharnier werkt. Daardoor kan het chassis torderen zonder de accu in dezelfde mate „mee te draaien“ → het accupakket blijft stabieler, terwijl de wielophanging nog steeds asarticulatie mogelijk maakt.

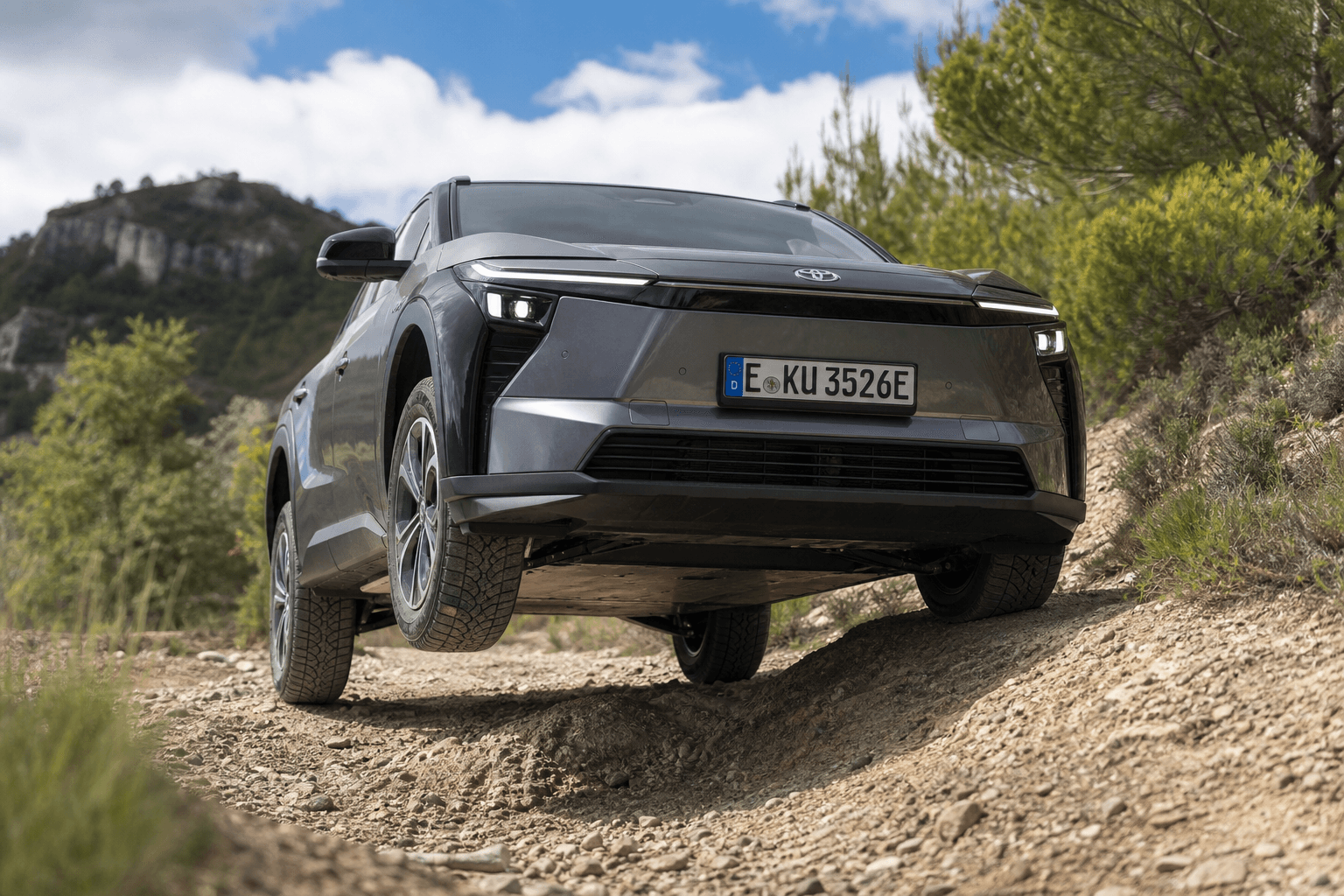

Offroadtorsie in het ladderchassis mag, maar liever niet als permanente belasting van de accubehuizing: precies daarop richt Toyota's patent zich.
Impact in de praktijk: robuuster en mogelijk meer accucapaciteit in hetzelfde voertuig
In de praktijk kan een dergelijke ontkoppeling meerdere voordelen bieden. Ten eerste neemt de permanente belasting van de behuizing, afdichtingen en bevestigingspunten af. Dat is vooral relevant voor voertuigen die regelmatig over slechte wegen of bouwterreinen rijden, of met een hoog laadvermogen worden gebruikt.
Ten tweede kan een geoptimaliseerde bevestiging in de bodemplaat inbouwruimte vrijmaken. Als de accu niet op elk punt aan dezelfde structurele eisen hoeft te voldoen, kunnen er afhankelijk van het platform mogelijk grotere accu's worden geïntegreerd zonder het hele voertuig opnieuw te ontwerpen. Toyota suggereert in de patentdocumenten bovendien dat de technologie niet alleen interessant kan zijn voor volledig elektrische terreinwagens, maar ook voor pick-ups, bedrijfsvoertuigen en hybride modellen.
Ook bij botsingen denkt Toyota aan „gecontroleerde bewegingsvrijheid“
Een ander, onlangs gepubliceerd patent uit Japan wijst in een vergelijkbare richting. In plaats van het accupakket als een star, structureel onderdeel aan de voertuigconstructie vast te schroeven, onderzoekt Toyota een constructie waarbij de accu in het chassis ligt en wordt omgeven door versterkte structurele elementen en onderdelen van de wielophanging.
Bij een botsing moeten deze elementen eerst vervormen en zo botsenergie absorberen voordat die rechtstreeks op de accu wordt overgebracht. De aanpak volgt het bekende principe van kreukelzones, maar richt zich hier specifiek op de beschermende omgeving van het accupakket.
Duiding: patenten zijn geen productbelofte, maar wel een duidelijk signaal
Belangrijk: patentaanvragen dienen in eerste instantie om ideeën te beschermen en betekenen niet dat serieproductie is bevestigd. Toch laten ze zien waarin fabrikanten ontwikkelingswerk investeren. Bij Toyota is de boodschap duidelijk: als elektrische terreinwagens in grote aantallen op de markt moeten komen, moeten chassistorsie, accubevestiging en belastingstrajecten bij botsingen vanaf het begin als één geheel worden benaderd.
Dat is in principe ook goed nieuws voor de markt: zulke technische details bepalen uiteindelijk of een elektrische terreinwagen zich in het dagelijks gebruik werkelijk net zo onverstoorbaar houdt als zijn voorganger met verbrandingsmotor.
